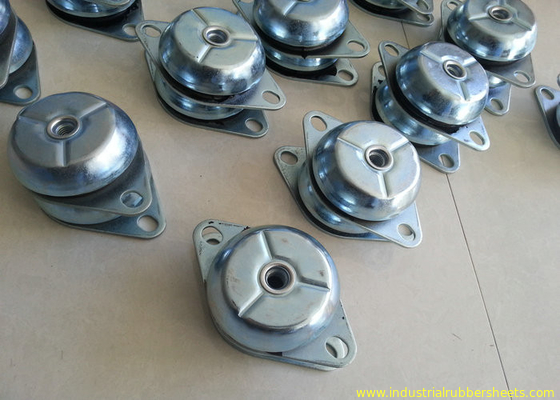

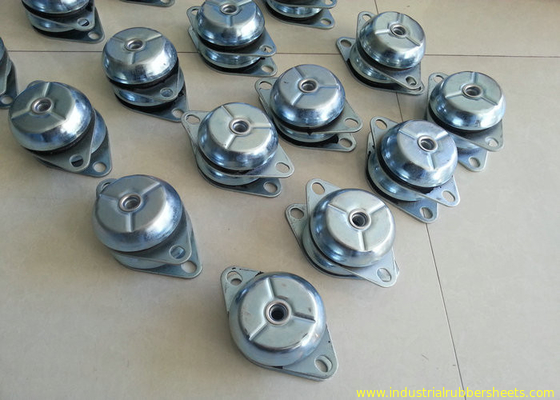

FRS, type amortisseur en caoutchouc, support en caoutchouc, le caoutchouc de FRH monte

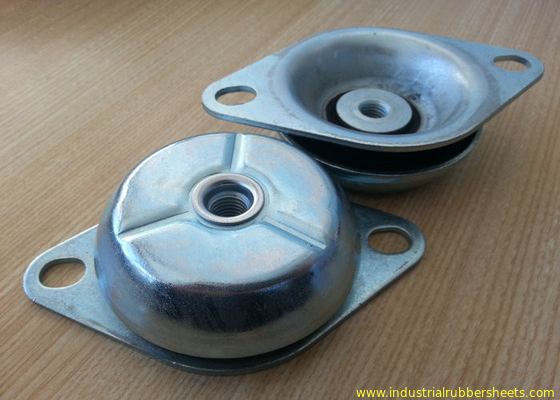

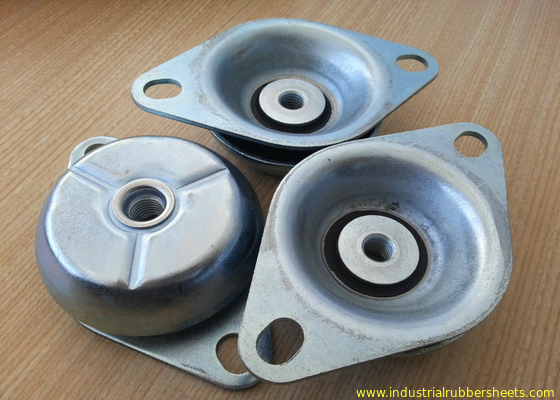

FRS, supports en caoutchouc de FRH est un de la vis de type cloche d'amortisseur avec la technologie professionnelle et la formulation inimitable. Le dessus est chapeau rond de la vis femelle fait avec le feuillard enduit par zinc de haute qualité, le fond est feuillard de soutien avec 2 stockets, le milieu est le caoutchouc de haute qualité de NBR, de NR avec le plein adhésif entre le caoutchouc et de pièces en métal. C'est d'excellentes propriétés d'antivibration sur axial et latéral pour des générateurs, des moteurs, le système de moteurs avec 500-3500HZ au support de FRS et 1500-3500HZ au support de FRH, la petite compresse en caoutchouc mais la charge plus élevée, et lui aide pour obtenir plus de sécurité avec la conception spéciale de la sécurité. Appliquez-vous à antivibration et à l'absorption des chocs pour tous les générateurs de sortes, moteurs, moteurs, compresseur, pompe, réfrigérateur et tout autre système en métal.
Caractéristiques :
matériel : métal + caoutchouc galvanisés
le caoutchouc : NR, NBR (le défaut est NR)
qualité : catégorie industrielle
couleur : noir
dessus : chapeau en métal avec le filet de vis
milieu : le caoutchouc à haute résistance
le fond : siège en métal avec des cannelures
surface : lisse
résistance à la traction : 8-12Mpa
dureté : 40, 60+/-5shore A
élongation : 350%
densité : 1.4g/cm3
la température fonctionnante : -40°C - +120°C
fréquence fonctionnante : 500-3000HZ
taille : norme sans coût de moule
OEM : soyez d'accord sur le produit par le dessin de l'acheteur
emballage dans des cartons
*** quand vous ordre, les pls confirmez le nombre de quantité et de code produit ou votre *** de dessins
|
Article |
IRHD |
Dimensions (millimètres) |
Charge moyenne |
Charge maximum |
Compression maximum |
||||
|
daN/mm |
A |
B |
C |
E |
F |
Kg/mm |
Kilogrammes |
millimètre |
|
|
FRS633508W |
40 |
63 |
35 |
M8 |
88 |
110 |
7 |
30 |
4,3 |
|
FRS633508M |
60 |
63 |
35 |
M8 |
88 |
110 |
24 |
90 |
3,8 |
|
FRS633510W |
40 |
63 |
35 |
M10 |
88 |
110 |
7 |
30 |
4,3 |
|
FRS633510M |
60 |
63 |
35 |
M10 |
88 |
110 |
24 |
90 |
3,8 |
|
FRS783510W |
40 |
78 |
35 |
M10 |
110 |
135 |
18 |
70 |
4 |
|
FRS783510M |
60 |
78 |
35 |
M10 |
110 |
135 |
38 |
140 |
3,7 |
|
FRS783512W |
40 |
78 |
35 |
M12 |
110 |
135 |
18 |
70 |
4 |
|
FRS783512M |
60 |
78 |
35 |
M12 |
110 |
135 |
38 |
140 |
3,7 |
|
FRS833510W |
40 |
83 |
35 |
M10 |
110 |
135 |
20 |
80 |
4 |
|
FRS833510M |
60 |
83 |
35 |
M10 |
110 |
135 |
54 |
200 |
3,7 |
|
FRS833512W |
40 |
83 |
35 |
M12 |
110 |
135 |
20 |
80 |
4 |
|
FRS833512M |
60 |
83 |
35 |
M12 |
110 |
135 |
54 |
200 |
3,7 |
|
FRS924210W |
40 |
92 |
42 |
M10 |
123,5 |
150 |
63 |
220 |
3,5 |
|
FRS924210M |
60 |
92 |
42 |
M10 |
123,5 |
150 |
100 |
350 |
3,5 |
|
FRS924212W |
40 |
92 |
42 |
M12 |
123,5 |
150 |
63 |
220 |
3,5 |
|
FRS924212M |
60 |
92 |
42 |
M12 |
123,5 |
150 |
100 |
350 |
3,5 |
|
FRS1064212W |
40 |
106 |
42 |
M12 |
143 |
175 |
76 |
380 |
5 |
|
FRS1064212M |
60 |
106 |
42 |
M12 |
143 |
175 |
96 |
480 |
5 |
|
FRS1064216W |
40 |
106 |
42 |
M16 |
143 |
175 |
76 |
380 |
5 |
|
FRS1064216M |
60 |
106 |
42 |
M16 |
143 |
175 |
96 |
480 |
5 |
|
FRS1254812W |
40 |
125 |
48 |
M12 |
156 |
192 |
100 |
500 |
5 |
|
FRS1254812M |
60 |
125 |
48 |
M12 |
156 |
192 |
168 |
840 |
5 |
|
FRS1254816W |
40 |
125 |
48 |
M16 |
156 |
192 |
100 |
500 |
5 |
|
FRS1254816M |
60 |
125 |
48 |
M16 |
156 |
192 |
168 |
840 |
5 |
|
FRS1505416W |
40 |
150 |
54 |
M16 |
182 |
218 |
100 |
600 |
6 |
|
FRS1505416M |
60 |
150 |
54 |
M16 |
182 |
218 |
129 |
900 |
7 |
|
FRS1505420W |
40 |
150 |
54 |
M20 |
182 |
218 |
100 |
600 |
6 |
|
FRS1505420M |
60 |
150 |
54 |
M20 |
182 |
218 |
129 |
900 |
7 |
|
FRH633008W |
40 |
63 |
30 |
M8 |
89 |
110 |
20 |
46 |
2,3 |
|
FRH633008M |
60 |
63 |
30 |
M8 |
89 |
110 |
52 |
120 |
2,3 |
|
FRH633010W |
40 |
63 |
30 |
M10 |
89 |
110 |
20 |
46 |
2,3 |
|
FRH633010M |
60 |
63 |
30 |
M10 |
89 |
110 |
52 |
120 |
2,3 |
|
FRH783010W |
40 |
78 |
30 |
M10 |
110 |
135 |
61 |
140 |
2,3 |
|
FRH783010M |
60 |
78 |
30 |
M10 |
110 |
135 |
117 |
270 |
2,3 |
|
FRH783012W |
40 |
78 |
30 |
M12 |
110 |
135 |
61 |
140 |
2,3 |
|
FRH783012M |
60 |
78 |
30 |
M12 |
110 |
135 |
117 |
270 |
2,3 |
|
FRH833010W |
40 |
83 |
30 |
M10 |
110 |
135 |
70 |
160 |
2,3 |
|
FRH833010M |
60 |
83 |
30 |
M10 |
110 |
135 |
126 |
290 |
2,3 |
|
FRH833012W |
40 |
83 |
30 |
M12 |
110 |
135 |
70 |
160 |
2,3 |
|
FRH833012M |
60 |
83 |
30 |
M12 |
110 |
135 |
126 |
290 |
2,3 |
|
FRH923510W |
40 |
92 |
35 |
M10 |
124 |
150 |
49 |
170 |
3,5 |
|
FRH923510M |
60 |
92 |
35 |
M10 |
124 |
150 |
91 |
320 |
3,5 |
|
FRH923512W |
40 |
92 |
35 |
M12 |
124 |
150 |
49 |
170 |
3,5 |
|
FRH923512M |
60 |
92 |
35 |
M12 |
124 |
150 |
91 |
320 |
3,5 |
|
FRH1063814W |
40 |
106 |
38 |
M14 |
143 |
175 |
71 |
250 |
3,5 |
|
FRH1063814M |
60 |
106 |
38 |
M14 |
143 |
175 |
129 |
450 |
3,5 |
|
FRH1063816W |
40 |
106 |
38 |
M16 |
143 |
175 |
71 |
250 |
3,5 |
|
FRH1063816M |
60 |
106 |
38 |
M16 |
143 |
175 |
129 |
450 |
3,5 |
|
FRH1254316W |
40 |
125 |
43 |
M16 |
156 |
192 |
125 |
500 |
4 |
|
FRH1254316M |
60 |
125 |
43 |
M16 |
156 |
192 |
200 |
800 |
4 |
|
FRH1254318W |
40 |
125 |
43 |
M18 |
156 |
192 |
125 |
500 |
4 |
|
FRH1254318M |
60 |
125 |
43 |
M18 |
156 |
192 |
200 |
800 |
4 |
|
FRH1505018W |
40 |
150 |
50 |
M18 |
182 |
218 |
125 |
750 |
6 |
|
FRH1505018M |
60 |
150 |
50 |
M18 |
182 |
218 |
183 |
1100 |
6 |
|
FRH1505020W |
40 |
150 |
50 |
M20 |
182 |
218 |
125 |
750 |
6 |
|
FRH1505020M |
60 |
150 |
50 |
M20 |
182 |
218 |
183 |
1100 |
6 |
