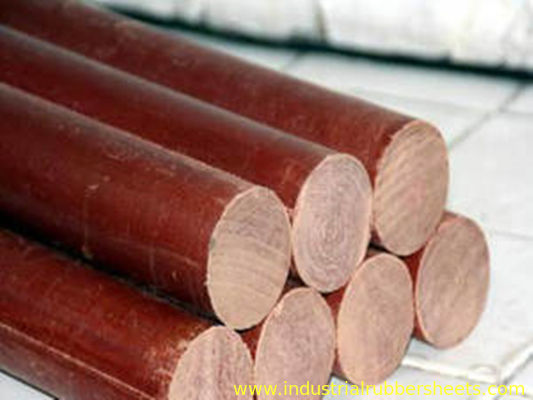

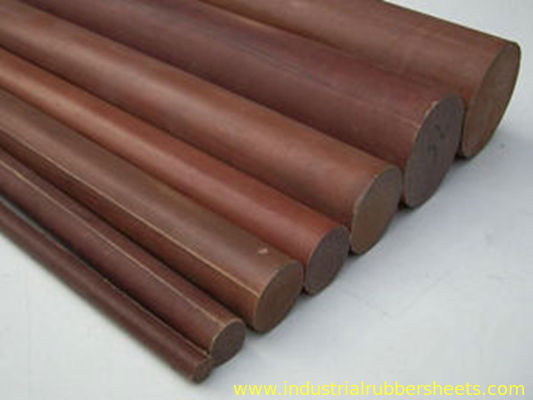

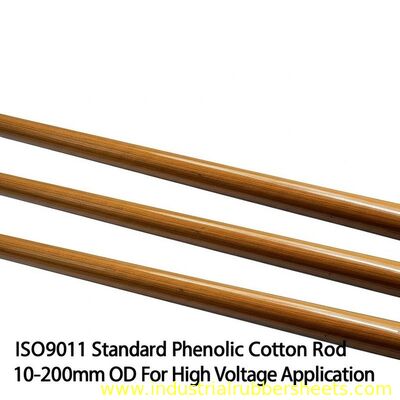

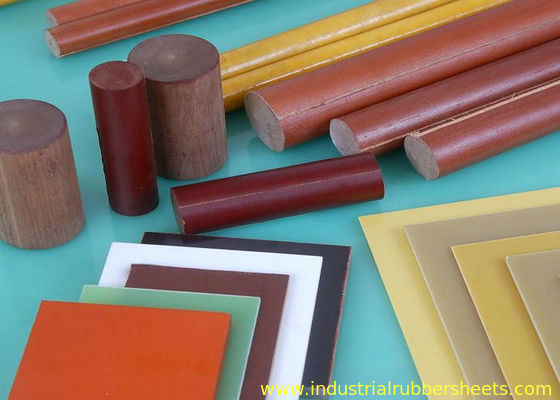

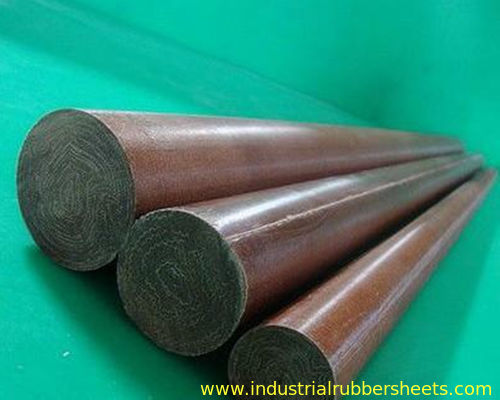

Rameau de coton phénolique, rameau de papier phénolique, feuille de bachélite, feuille de coton, feuille d'isolation pour application à haute tension
Description: la tige de coton phénolique, la tige de papier phénolique sont créées à partir d'un tissu de coton qui a été imprégné de résine phénolique sous pression et chaleur.résistance mécanique élevée, de bonnes performances électriques dans un environnement humide ou sec et résistant aux températures élevées, à des performances diélectriques et mécaniques élevées.Équipement TIC, plaquettes de machines de forage, engrenages, moteurs, générateurs, transformateurs, appareils d'inversion, commutateurs, pièces isolantes électriques, générateurs, transformateurs, appareils, inverseurs, moteurs et composants d'isolation électrique.
Les spécifications:
Matériel: résine phénolique+tissu ou papier en coton
couleur: brun, beige, jaune, rouge
surface: lisse
résistance à la traction: 78Mpa
résistance à la flexion: 90-110Mpa
résistance à la compression: 138Mpa
tension de panne: 10 KV
densité: 1,25 à 1,40 g/cm3
résistant à la chaleur: classe B 130
taille: od8-200 mm x 1 m
La bakelite est un matériau dur et dense fabriqué en appliquant de la chaleur et de la pression sur des couches de papier ou de tissu en verre imprégnées de résine phénolique.Ces couches de stratification sont généralement en papier de cellulose, tissus en coton, tissus en fils synthétiques, tissus en verre ou tissus non tissés.une réaction chimique (polymérisation) transforme les couches en un plastique industriel stratifié thermosetting à haute pression.
Couleur: rouge orange / noir
Bonnes propriétés électriques
Bonnes propriétés mécaniques
Aucune absorption de l'eau
Résistance à la chaleur élevée
Bonne dureté de surface
Résistance à l'abrasion
Bonne isolation
Application du projet
Paramètres d'assemblage de PCB, appareils TIC, plaquettes de machines de forage
Appareils électroniques, moteurs, générateurs, transformateurs, onduleurs
Commutateur, pièce isolante électrique
Générateur, transformateur, luminaire, onduleur, moteur et composant d'isolation électrique.
| Propriétés | Grade | |||||
| Tissu laminé en coton phénolique | ||||||
| Propriétés | Unités | 3723 | 3725 | 3726 | ||
| Densité | Dia (mm) | g/cm3 | 1.25 à 1.40 | 1.25 à 1.40 | 1.25 à 1.40 | |
| Taux d'absorption de l'eau (D-24/23) | ≤ | 6 | % | 1.7 | 1.2 | 1 |
| 13 | 1.3 | (Φ13 mm) | (Φ13 mm) | |||
| 25 | 1 | |||||
| > | 25 à 51 | 1.2 | ||||
| Résistance à la flexion | ≥ | MPa | 90 | 110 | 95 | |
| Résistance à la traction | ≥ | MPa | 78 | |||
| Résistance à la compression (axiale) | ≥ | MPa | 138 | 138 | 138 | |
| Résistance à l'isolation parallèle aux stratifications | ||||||
| R: Dans des conditions normales | ≥ | W | 1.0×108 | |||
| D-24/23: Immersion dans l'eau | ≥ | W | ||||
| Voltage de rupture parallèle aux stratifications (dans l'huile de transformateur) | ≥ | KV | 10 | 10 | 10 | |
| 20 ± 5 °C | 20 ± 5 °C | 20 ± 5 °C | ||||
| Intégrabilité | - | - | - | - | ||
| Couleur | - | Naturel | Naturel | Naturel | ||
| Norme de référence | - | Norme d'entreprise | ||||
