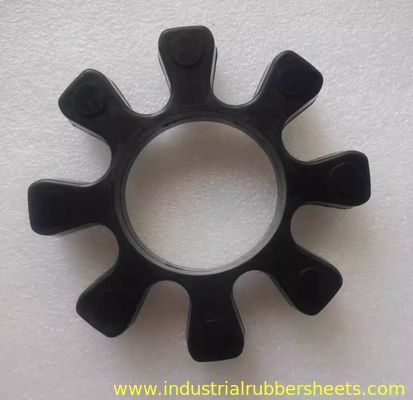

Couplings en caoutchouc personnalisables pour les araignées de couplage en R82 OD78mm x ID31mm x T18mm en noir

Couplage en caoutchouc personnalisable pour le couplage Spider dans R82 OD78mm x ID31mm x T18mm en couleur noire

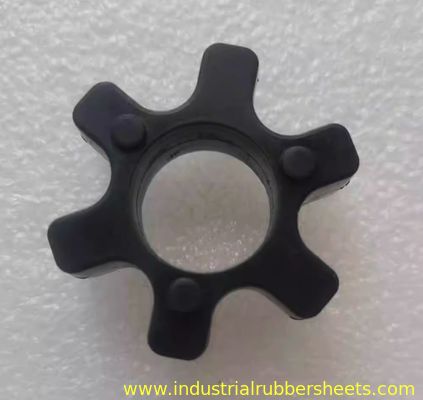

Araignée de couplage en caoutchouc OMT, araignée en caoutchouc, araignée de coupure

matériau en caoutchouc de couleur noire

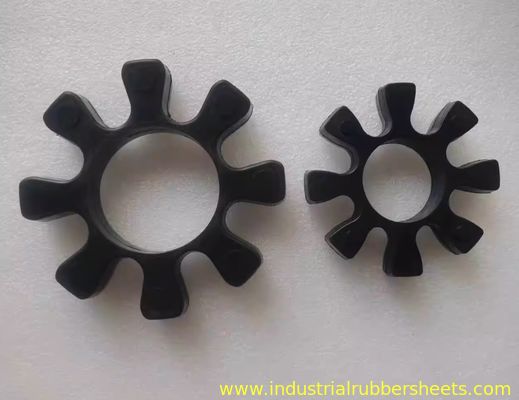

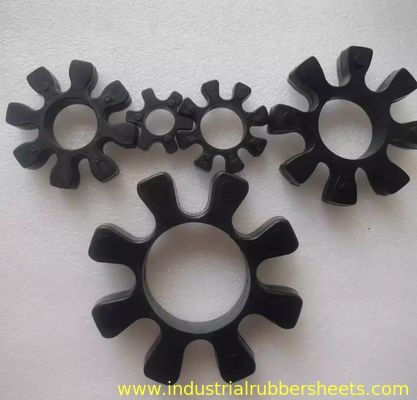

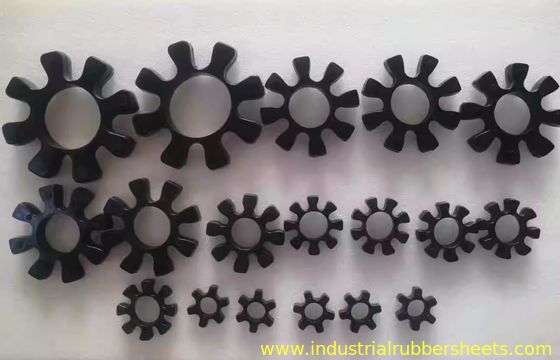

R42, OD42mm x id19mm x t14mm

R62, OD59mm x id29 mm x T16mm

R82, OD78mm x id31mm x t18mm

R103, OD99mm x id42mm x T21mm

R132, OD132mm x id64 mm x T26mm

1. Couplage octogonal OTM (couplage de la mâchoire / couplage de fleur de prune)

• Caractéristiques structurelles:Se compose de deux demi-couples en métal avec des lobes convexes (généralement 8 lobes, formant une forme octogonale) et un centralÉlastomère en caoutchouc (pavé de fleur de prune).

• Principe de travail:Le couple est transmis à travers le coussin de fleur de prune en caoutchouc entre les lobes, en utilisant l'élasticité du caoutchouc à:

  • Absorber le choc et les vibrations.

  • Compenser le désalignement:Accueille les décalages axiaux, radiaux et angulaires mineurs.

  • Fournir une isolation électrique.

• Applications:Largement utilisé dans les systèmes d'entraînement pour les pompes, les ventilateurs, les compresseurs, les moteurs, les boîtes de vitesses, etc.

2. Composant central: bloc de coussin en caoutchouc / élément élastique / tampon de fleur de prune

• Fonction:L'élément d'amortissement central, impactant directement les performances de couplage.

• Noms:Communément appeléCoussinet de fleur de prune(en raison de sa forme),Coussin,Élément élastique, ouCoussin.

• Matériel:TypiquementPolyuréthane (PU)ouCaoutchouc de nitrile (NBR):

  • Polyuréthane (PU):Capacité de charge élevée, résistante à l'usure, résistante à la déchirure (la plus courante).

  • Caoutchouc de nitrile (NBR):Excellente résistance à l'huile (adaptée aux environnements gras).

• Identification du modèle:

  • R42,R62,R82,R103,R132, etc., sontModèles de spécification du pavé de fleur de prune.

  • Les nombres indiquent généralement la taille de couplage ou la plage de diamètre d'alésage(unité: mm) Ils sont conçus pour.

3. Référence pour les modèles et spécifications de pavés de fleurs de prune commun

Vous trouverez ci-dessous des spécifications typiques pour les modèles communs (Remarque: Les normes peuvent varier légèrement entre les fabricants. Vérifiez toujours avec des mesures physiques ou le tableau de sélection du fabricant!):

4. Points clés pour l'achat et le remplacement

1. Identifier le modèle original:

   • Retirez l'ancien coussin et vérifiez le modèle tamponné (par exemple, R42).

   • Mesurer les dimensions clés: diamètre extérieur (OD), diamètre intérieur (ID), épaisseur (h), nombre de lobes (généralement 6 ou 8).

2. Spécifications de couplage de correspondance:

   • Le modèle de PAD doit correspondre au modèle du corps de couplage.

3. Envisagez des conditions de fonctionnement:

   • Couple et vitesse:Assurez-vous que le tampon peut gérer la charge.

   • Environnement:ChoisirNbrpour les conditions grasses; à l'usurePuanpour une utilisation générale.

   • Température:Confirmez la tolérance à la température du caoutchouc.

4. Marque et qualité:

   • Les pièces OEM offrent la meilleure compatibilité. Les marques réputées (par exemple, R + W, KTR, Lovejoy, OTM) offrent une fiabilité plus élevée.

5. Étapes de remplacement (simplifiées)

1. Arrêtez l'équipement et isolez l'alimentation (la sécurité en premier).

2. Retirez la garde de couplage.

3. Desserrer les boulons de couplage.

4. Retirez le vieux coussin et nettoyez les surfaces d'accouplement.

5. Insérez un nouveau tampon de fleur de prune dans les lobes d'un demi-couplage.

6. Alignez l'autre demi-couplage et poussez doucement ensemble.

7. Serrer les boulons en diagonale au couple spécifié.

8. Réinstaller la garde.

Résumé

• Les couplages octogonaux OTM reposent surTampons de fleur de prune (par exemple, R42 / R62 / R82 / R103 / R132)pour l'amorti.

• Faites correspondre avec précision le modèle et les dimensions pendant le remplacement, considérant les besoins opérationnels.

• Les coussinets de source via les canaux officiels ou contactez les fournisseurs OTM avec des paramètres pour l'approvisionnement.

Veuillez fournir les dimensions de votre ancienne partie ou de votre modèle d'équipement pour une confirmation précise de spécification de la plate-forme!
