3J - accouplement en caoutchouc de la vitesse 11J, accouplement de polyuréthane pour le compresseur d'air de vis

Couplings en caoutchouc pour engrenages 3J - 14J, couplings en polyuréthane pour les compresseurs d'air à vis

Nom de l'article	14J	13J	11J	10J	9J	8J	7J	6J	5J	4J	3J
OD (mm)	333	284	208	179.4	152	128.6	110.4	95.3	74.6	58.7	48
Identifiant (mm)	193	165	122.3	102	87	75	64.5	54.6	44	34	26.5
Épaisseur ((mm)	165	138	101.6	87.3	76.2	63.5	55.6	47.6	39.7	31.8	25.5
Les équipements Qty ((pièce)	24	24	24	24	24	24	24	20	20	18	18
Poids (g)	7550	6000	1750	1210	700	407	262	171	81	40	20

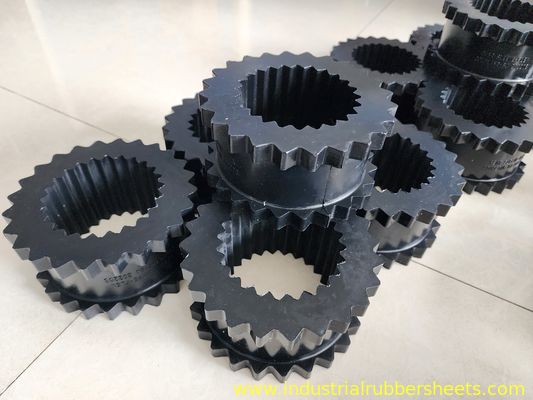

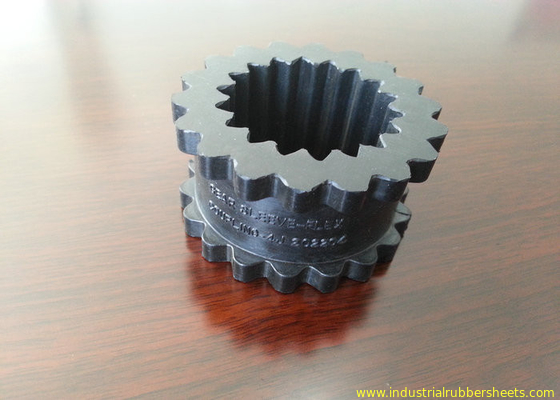

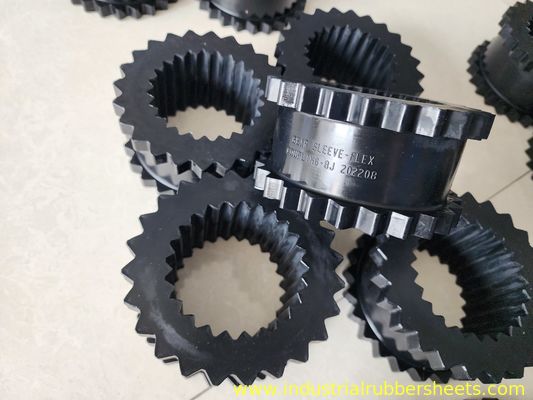

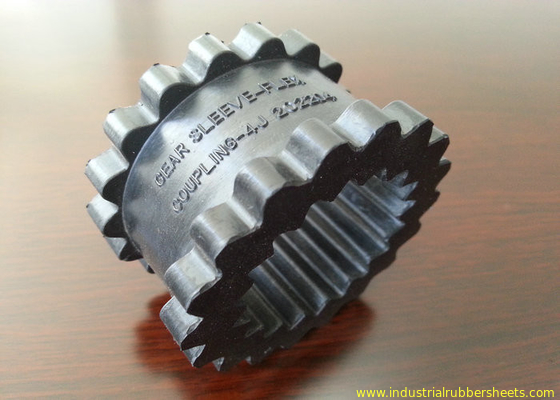

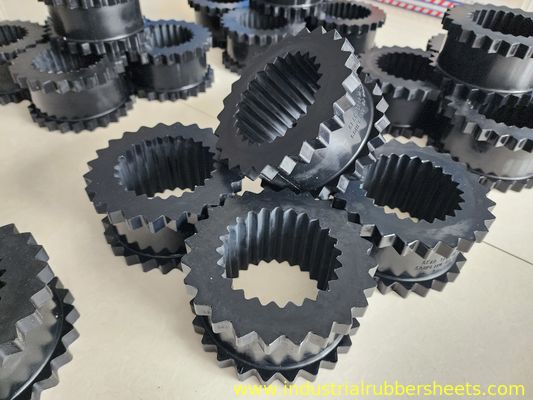

couplings d'engrenages en caoutchouc souple pour compresseur d'air à vis

Caractéristiques:

1. Couplages pour compresseurs d'air

2Des lignes de production sérieuses

3. La meilleure qualité à un prix raisonnable

4. Un forfait personnalisé

5. OEM fourni, A&V vérifié

La conception de surface à surface de type griffe, a la fonction de protéger, les vibrations et les chocs peuvent produire un amortissement efficace et réduire le fonctionnement en cours.Les dents de type griffe deux manches sont décalées dans le sens de la circonférence, dans l'écart dans un corps élastique de quincunx de involute. Lorsque de petits écarts dans l'installation, le corps élastique évite la concentration de contrainte.déplacement radial et angulaire. le type d'élastomère à colonne à épingle à vieille coutume de grand volume, effet de cisaillement, facile à endommager, tandis que le corps élastique du nouveau type d'appareil de couplage de griffe uniquement sous la pression d'extrusion,Il peut donc supporter une charge plus importante., une meilleure résistance à l'usure, une durée de vie plus longue et à la fois le niveau d'installation et peut être installé verticalement.

Caractéristiques des produits de couplage de la série CJ:

1 présente les avantages de la structure simple, des performances stables, du fonctionnement stable

2 structure en trois composants, installation et maintenance faciles.

3 et corps élastique, une variété de matériaux à choisir, afin de garantir que tous puissent fonctionner de manière stable dans divers environnements.

L'utilisation d'un moyeu d'arbre de type griffe correspondant à la surface et l'élasticité de l'arc involute, peuvent éviter la concentration de contraintes, la transmission efficace d'un couple plus élevé, plus résistant à l'abrasion,une durée de vie plus longue.

Un petit coussin élastique de coussin de protubérance 5, peut isoler le contact du moyeu de l'arbre métallique dans l'accouplement installé, isolation efficace, pas besoin de lubrification.Coupling de déviation du remède est la déformation se produit à travers la force élastique à la finition.

fabriqué par injection avec du polyester ou du moule CSM/SBR de haute qualité. Il est conçu et spécialement conçu pour tous les types d'accouplement d'arbre métallique avec de très bonnes performances de haute résistance à la traction,haute résistance à l'usure, haute élasticité, résistance à l'eau, résistance à l'huile et excellente résistance à la fatigue, résistance aux chocs, etc.Nous avons des ensembles complets de moules et de fournir une gamme complète d' engrenages de série J accouplements de haute qualité et une excellente expérienceAppliquer à tous les types d'accouplement d'arbre métallique industriel.

Les spécifications:
Matériau: polyester, CSM/SBR
couleur: jaune, rouge, violet, vert, noir, etc.
surface: lisse
résistance à la traction: 12-55Mpa
dureté: 80 à 98Shore A
étirement: 400% à 650%
densité: 1,25 g/cm3
effet sur l'élasticité: >25%
résistance à la déchirure: 35-155KN/m
Perte d'abrasion par acron: < 0,05 cm3/1,61 km
ensemble de compression (22h*70oC): < 10%
température de fonctionnement: 120oC
Taille standard pour les raccords en polyuréthane:
Les engrenages 3J, 4J, 5J, 6J, 7J, 8J, 9J, 10J, 11J
taille spéciale de construire le moulage selon les dessins de l'acheteur
*** lorsque vous demandez, s'il vous plaît confirmer le nombre et la quantité du produit ***
