Accouplement en caoutchouc Magnaloy : solution haute performance et durable pour le désalignement des machines et l'amortissement des vibrations

Magnaloy est une marque bien connue d'accouplements industriels fabriqués parReynolds (une société Rexnord). Ils offrent à la fois des couplages flexibles en caoutchouc (élastomère) et en métal, conçus pour accueillir un désalignement, transmettre le couple et atténuer les vibrations entre les arbres connectés dans les machines. Voici une ventilation des deux types:

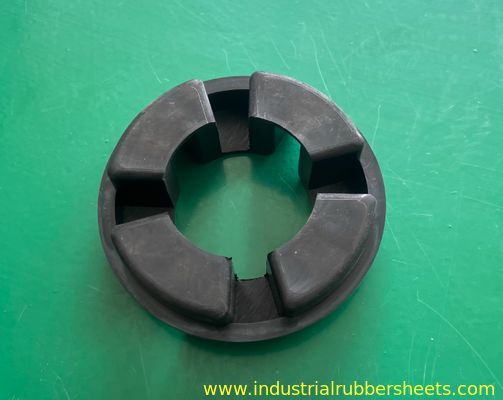

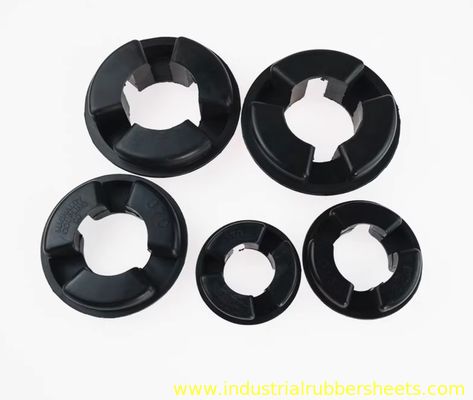

1. Coulages en caoutchouc Magnaloy (élastomère):

   • Taper:Ceux-ci utilisent un flexibleélément de caoutchouc ou de polyuréthane(araignée, manche, pneu ou élément de forme) comme la composante de transmission et de désalignement de couple.

   • Caractéristiques clés:

     • Excellent amortissement des vibrations:Très efficace pour absorber les charges de choc et réduire la transmission des vibrations entre les machines connectées.

     • Isolement électrique:Fournit une isolation entre le conducteur et les arbres entraînés.

     • Hébergement de désalignement:Gère des quantités modérées de désalignement parallèle, angulaire et axial.

     • Facilité d'installation / maintenance:Généralement simple à installer et à remplacer l'élément élastomère sans déplacer l'équipement connecté. Le remplacement des éléments est souvent la tâche de maintenance principale.

     • Flexibilité de torsion:Offre un peu de douceur de torsion, protégeant l'équipement connecté des pointes de couple soudaines.

     • Coût moindre (initial et entretien):Typiquement le coût initial inférieur à celui des accouplements métalliques comparables, et le remplacement des éléments est généralement peu coûteux.

     • Aucune lubrification requise:L'élément élastomère fonctionne à sec.

   • Exemples de séries Magnaloy communes:Magnadrive, Magnaflex, Magnatorque, Magnashear, Magnagrip.

   • Applications typiques:Pompes, compresseurs, ventilateurs, soufflantes, convoyeurs, mélangeurs, générateurs, disques industriels légers - L'amortissement des vibrations et le désalignement modéré sont des priorités.

2. Accouplements métalliques Magnaloy:

   • Taper:Ceux-ci utilisent flexiblecomposants métalliques(disques, grilles ou ressorts) pour transmettre le couple et accueillir un désalignement. Il n'y a pas de pièces élastomères dans le chemin du couple.

   • Caractéristiques clés:

     • Densité et capacité à couple élevé:Peut transmettre un couple très élevé dans un espace compact.

     • Capacité à grande vitesse:Conçu pour l'équilibre de précision et le fonctionnement à des vitesses de rotation très élevées.

     • Zéro contrecoup:Fournit un contrôle de mouvement précis (critique pour les applications de servo).

     • Raideur de torsion:Offre un liquidation minimal (déviation angulaire sous charge), importante pour le moment et le positionnement.

     • Capacité de désalignement élevée (types spécifiques):Certaines conceptions (comme les accouplements à disque) peuvent gérer un désalignement parallèle et angulaire significatif.

     • Température élevée et résistance chimique:Peut fonctionner dans des environnements où les élastomères échoueraient (chaleur extrême, produits chimiques corrosifs, huiles).

     • Longue durée de vie et prévisibilité:Les composants métalliques ont généralement des durées de fatigue plus longues et plus prévisibles que les élastomères sous une charge constante. Entretien minimal (souvent juste une inspection périodique).

     • Nécessite une lubrification (couplages de la grille):Les accouplements de grille ont besoin de lubrification périodique. Les accouplements à disques sont généralement sans lubrification.

   • Exemples de séries Magnaloy communes:

     • Accouplements à disque métalliques:Magnadisc, Magnadyne (haute performance, sans lubrification, à grande vitesse et à haute épuction).

     • Accouplements de grille:Magnagrid (couple élevé, robuste, nécessite une lubrification).

     • Accouplements de printemps:(Moins courant dans l'orientation industrielle primaire de Magnaloy).

   • Applications typiques:Turbines, compresseurs à grande vitesse, servos de précision, grandes pompes, convoyeurs robustes, concasseurs, usines, disques marins, aciéries et applications impliquant des températures élevées, des produits chimiques ou nécessitant une rigidité / précision de torsion élevée.

Résumé des différences clés:

Choisir entre eux:

• Choisissez du caoutchouc (élastomère) Si:L'amortissement des vibrations, l'isolement électrique, le coût modéré et la facilité d'entretien sont des priorités les plus élevées, et les conditions de fonctionnement (température, produits chimiques) sont dans les limites de l'élastomère.

• Choisissez du métal (disque ou grille) si:Vous avez besoin d'un couple / vitesse très élevé, d'un contrôle de mouvement précis (zéro contrecoup), d'un fonctionnement dans des températures extrêmes / des environnements chimiques durs, une longue durée de vie prévisible, une capacité de désalignement élevée (disques) ou un entretien minimal (disques).

Remarque importante:Consultez toujours le catalogue de produits Magnaloy spécifique, les données d'ingénierie ou un distributeur / ingénieur qualifié pour sélectionner le type de couplage et la taille exacts en fonction du couple, de la vitesse, du désalignement, des conditions environnementales et des contraintes d'espace de votre application. Rexnord fournit des guides de sélection détaillés et des logiciels à cet effet.
