Couplings en caoutchouc personnalisables pour les araignées de couplage en R82 OD78mm x ID31mm x T18mm en noir

  • Customizable Rubber Coupling Spider with OD78mm x ID31mm x T18mm Dimensions and 70-80 Shore A Hardness for Max Torque 4 N.m
  • Customizable Rubber Coupling Spider with OD78mm x ID31mm x T18mm Dimensions and 70-80 Shore A Hardness for Max Torque 4 N.m
  • Customizable Rubber Coupling Spider with OD78mm x ID31mm x T18mm Dimensions and 70-80 Shore A Hardness for Max Torque 4 N.m
  • Customizable Rubber Coupling Spider with OD78mm x ID31mm x T18mm Dimensions and 70-80 Shore A Hardness for Max Torque 4 N.m
  • Customizable Rubber Coupling Spider with OD78mm x ID31mm x T18mm Dimensions and 70-80 Shore A Hardness for Max Torque 4 N.m
  • Customizable Rubber Coupling Spider with OD78mm x ID31mm x T18mm Dimensions and 70-80 Shore A Hardness for Max Torque 4 N.m
Lieu d'origine La Chine
Nom de marque 3A Rubber
Certification ISO9001
Numéro de modèle 3A2006
Quantité de commande min 10 pièces
Prix USD10.00
Détails d'emballage Emballage en sacs et cartons
Délai de livraison 7-15 jours après réception du paiement de l'acheteur
Conditions de paiement L / C, D / P, T / T, Western Union, Moneygram
Capacité d'approvisionnement 100000kgs/month
Détails sur le produit
Matériel Caoutchouc Couleur Noir
Application Insérer dans le raccord métallique Taper OMT R42-132
Emballage dans des cartons Surface Lisse
Couple maximum 4 N.m Résistance à l'ozone Bien
Résistance à la traction 20 MPa Résistance aux UV Bien
Standard ou non standard Standard Durabilité Haut
Dureté 70-80 rivage A Résistance à l'abrasion Haut
forme Couplage Résistance chimique Excellent
Résistance à l'huile Bien
Mettre en évidence

OD78mm x ID31mm x T18mm Rubber Coupling

,

70-80 Shore A Hardness Coupling Spider

,

Max Torque 4 N.m Plum Blossom Pad
Laisser un message
Description de produit
Couplings en caoutchouc personnalisables pour les araignées de couplage
R82 OD78mm × ID31mm × T18mm en noir
OMT Rubber Coupling Spider, également connu sous le nom de Rubber Spider ou Coupling Spider, disponible en caoutchouc noir.

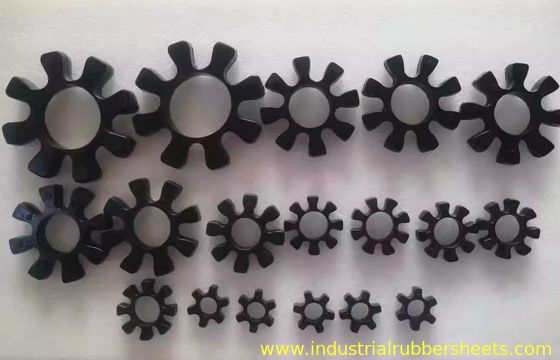

Tailles disponibles:
  • R42, OD42 mm × ID19 mm × T14 mm
  • R62, OD59 mm × ID29 mm × T16 mm
  • R82, OD78 mm × ID31 mm × T18 mm
  • R103, OD99 mm × ID42 mm × T21 mm
  • R132, OD132mm × ID64mm × T26mm
Couplings octogonaux OTM (couplings à mâchoires / couplings à fleurs de pruniers)
Caractéristiques structurelles

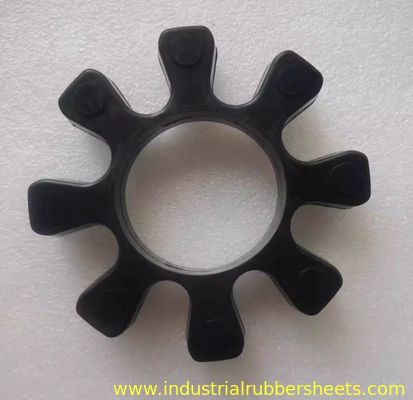

Il est constitué de deux demi-accouplements métalliques avec des lobes convexes (typiquement 8 lobes, formant une forme octogonale) et un élastomère en caoutchouc central (plaquette à fleurs de prune).
Principe de fonctionnement
Le couple est transmis à travers le tampon en caoutchouc entre les lobes, en utilisant l'élasticité du caoutchouc pour:
  • Absorber les chocs et les vibrations
  • Compenser le désalignement: Accommoder des décalages axiaux, radiaux et angulaires mineurs
  • Fournir une isolation électrique
Applications
Largement utilisé dans les systèmes d'entraînement de pompes, ventilateurs, compresseurs, moteurs, boîtes de vitesses et autres équipements industriels.

Composant de base: bloc d'oreiller en caoutchouc / élément élastique
Fonction
L'élément d'amortissement du noyau, qui a une incidence directe sur les performances de l'accouplement.
Options matérielles
  • Pour l'équipement de traitement des déchets:Résistant à l'usure, résistant aux déchirures, haute capacité de charge (le plus courant)
  • Pour les produits de la catégorie 1A001.a., les produits suivants sont utilisés:Excellente résistance à l'huile (convient pour les environnements huileux)
Identification du modèle
Les modèles de spécifications (par exemple, R42, R62, R82, R103, R132) indiquent généralement la taille de l'appareil d'accouplement ou la plage de diamètre de l'ouverture (unité: mm) pour laquelle ils sont conçus.

Modèles et spécifications communs de tampons à fleurs de prune
Remarque: les normes peuvent varier légèrement d'un fabricant à l'autre.
Modèle de pad Diagramme de forage typique. Taille/portée de couple de l'appareil d'attelage approprié
R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R43, R43, R43, R43, R43, R43, R43, R43, R43, R43, R43, R43, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R4 ≈ 20 à 30 Des accouplements de petite taille, à couple faible
R62, R62, R62, R62, R62, R62, R62, R62, R62, R62, R62, R62, R63, R63, R63, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, ≈ 25 à 40 Couplings de petite à moyenne taille
R82 ≈ 40 - 60 Couplings moyens
R103 ≈ 50 à 75 Couplings de taille moyenne à grande
R132 Pour les produits à base d'alcool ≈ 70 - 100 + Grands accouplements, couple élevé

Points clés pour acheter et remplacer
  1. Identifier le modèle d'origine:Retirez l'ancien tampon et vérifiez le modèle estampillé (par exemple, R42). Mesurez les dimensions clés: diamètre extérieur (OD), diamètre intérieur (ID), épaisseur (H), nombre de lobes (généralement 6 ou 8).
  2. Spécifications du coupleur de correspondance:Le modèle de plaquette DOIT correspondre au modèle de carrosserie d'accouplement.
  3. Considérez les conditions de fonctionnement:Assurez-vous que le tampon peut supporter le couple et les exigences de vitesse. Choisissez NBR pour les conditions huileuses; PU résistant à l'usure pour une utilisation générale. Confirmez la tolérance à la température du caoutchouc.
  4. Marque et qualité:Les pièces OEM offrent la meilleure compatibilité. Les marques réputées (par exemple, R + W, KTR, Lovejoy, OTM) offrent une plus grande fiabilité.

Étapes de remplacement (simplifiées)
  1. Éteignez l'équipement et isolez l'alimentation (sécurité avant tout).
  2. Retirez le protecteur de couplage.
  3. Débranchez les boulons d'accouplement.
  4. Enlevez les vieux tampons et nettoyez les surfaces d'accouplement.
  5. Insérez un nouveau tampon à fleurs de prune dans les lobes d'un demi-couplage.
  6. Alignez l'autre demi-accouplement et poussez doucement ensemble.
  7. Resserrer les boulons en diagonale au couple spécifié.
  8. Réinstallez la garde.

Résumé
Les accouplements octogonaux OTM reposent sur des tampons à fleurs de prune (par exemple, R42/R62/R82/R103/R132) pour l'amortissement.Des sources via des canaux officiels ou contacter des fournisseurs OTM pour obtenir des paramètres pour les marchés.
Veuillez fournir les dimensions de votre ancienne pièce ou de votre modèle d'équipement pour une confirmation précise des spécifications de la plaque!
