Araignée d'accouplement en caoutchouc personnalisable avec dimensions OD78mm x ID31mm x T18mm pour une haute durabilité et une excellente résistance chimique
| Lieu d'origine | La Chine |
|---|---|
| Nom de marque | 3A Rubber |
| Certification | ISO9001 |
| Numéro de modèle | 3A2006 |
| Quantité de commande min | 10 pièces |
| Prix | USD10.00 |
| Détails d'emballage | Emballage en sacs et cartons |
| Délai de livraison | 7-15 jours après réception du paiement de l'acheteur |
| Conditions de paiement | LC, D/P, T/T, Western Union |
| Capacité d'approvisionnement | 100000kgs/month |
Détails sur le produit
| Matériau | Caoutchouc | Couleur | Noir |
|---|---|---|---|
| Application | Insérer dans le raccord métallique | Le type | OMT R42-132 |
| Emballage | dans des cartons | Surface | Lisse |
| Couple maximum | 4 N.m | Résistance à l'ozone | Bien |
| Résistance à la traction | 20 MPa | Résistance aux UV | Bien |
| Standard ou non standard | Standard | Durabilité | Haut |
| Dureté | 70-80 rivage A | Résistance à l'abrasion | Haut |
| Forme | Couplage | Résistance chimique | Excellent |
| Résistance à l'huile | Bien | ||
| Mettre en évidence | OD78mm x ID31mm x T18mm Rubber Coupling,70-80 Shore A Hardness Coupling Spider,Max Torque 4 N.m Plum Blossom Pad |
||
Description de produit
Couplings en caoutchouc personnalisables pour les araignées de couplage en R82 OD78mm x ID31mm x T18mm en noir

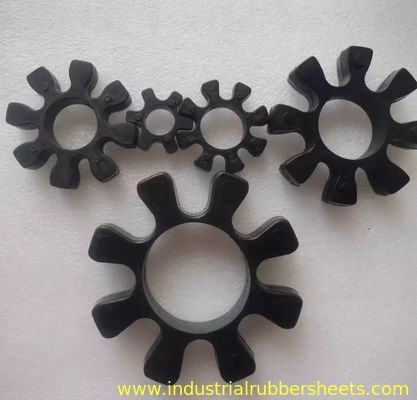

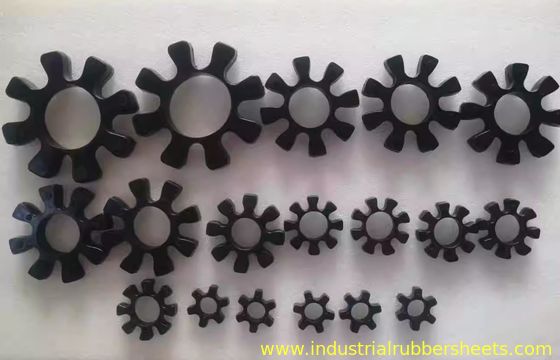

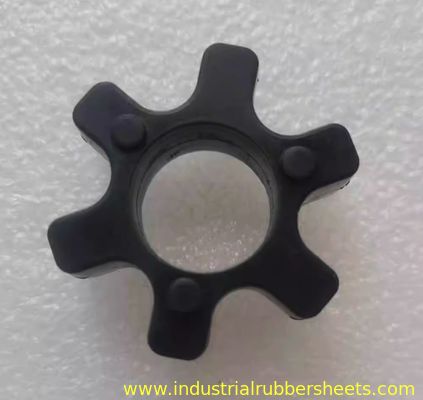

OMT Rubber Coupling Spider, Rubber Spider, Coupling Spider en matière en caoutchouc noir, disponible en plusieurs tailles:
- R42, OD42 mm x ID19 mm x T14 mm
- R62, OD59 mm x ID29 mm x T16 mm
- R82, OD78 mm x ID31 mm x T18 mm
- R103, OD99 mm x ID42 mm x T21 mm
- R132, OD132 mm x ID64 mm x T26 mm
Couplings octogonaux OTM (couplings à mâchoires / couplings à fleurs de pruniers)
Caractéristiques structurelles: Il est constitué de deux demi-accouplements métalliques avec des lobes convexes (généralement 8 lobes, formant une forme octogonale) et un élastomère en caoutchouc central (plaquette à fleurs de prune).
Principe de fonctionnement: le couple est transmis à travers le tampon en caoutchouc entre les lobes, en utilisant l'élasticité du caoutchouc pour:
- Absorber les chocs et les vibrations
- Compenser le désalignement: Accommoder des décalages axiaux, radiaux et angulaires mineurs
- Fournir une isolation électrique
Applications: largement utilisé dans les systèmes d'entraînement de pompes, de ventilateurs, de compresseurs, de moteurs, de boîtes de vitesses, etc.
Composant de base: bloc d'oreiller en caoutchouc / élément élastique / tampon à fleurs de prune
Fonction: l'élément d'amortissement du noyau, qui a une incidence directe sur les performances de l'appareil d'accouplement.
Les noms: communément appelés Plum Blossom Pad (en raison de sa forme), Cushion Block, Elastic Element ou Cushion Ring.
Matériau: généralement du polyuréthane (PU) ou du caoutchouc nitrile (NBR):
- Polyuréthane (PU): résistant à l'usure, résistant aux déchirures, haute capacité de charge (le plus courant)
- Ruban nitrile (NBR): excellente résistance à l'huile (convient pour les environnements huileux)
R42, R62, R82, R103, R132, etc., sont des modèles de spécifications du tampon à fleurs de prune.mm) ils sont conçus pour.
Modèles et spécifications communs de tampons à fleurs de prune
Voici les spécifications typiques pour les modèles courants (Remarque: les normes peuvent varier légèrement d'un fabricant à l'autre. Vérifiez toujours avec des mesures physiques ou la carte de sélection du fabricant!):
| Modèle de pad | Diagramme de forage typique. | Taille/portée de couple de l'appareil d'attelage approprié |
|---|---|---|
| R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R42, R43, R43, R43, R43, R43, R43, R43, R43, R43, R43, R43, R43, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R44, R4 | ≈ 20 à 30 | Des accouplements de petite taille, à couple faible |
| R62, R62, R62, R62, R62, R62, R62, R62, R62, R62, R62, R62, R63, R63, R63, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, | ≈ 25 à 40 | Couplings de petite à moyenne taille |
| R82 | ≈ 40 - 60 | Couplings moyens |
| R103 | ≈ 50 à 75 | Couplings de taille moyenne à grande |
| R132 Pour les produits à base d'alcool | ≈ 70 - 100 + | Grands accouplements, couple élevé |
Points clés pour acheter et remplacer
- Identifier le modèle d'origine:Retirez l'ancien tampon et vérifiez le modèle estampillé (par exemple, R42). Mesurez les dimensions clés: diamètre extérieur (OD), diamètre intérieur (ID), épaisseur (H), nombre de lobes (généralement 6 ou 8).
- Spécifications du coupleur de correspondance:Le modèle de plaquette DOIT correspondre au modèle de carrosserie d'accouplement.
- Considérez les conditions de fonctionnement:Assurez-vous que le tampon peut supporter la charge. Choisissez NBR pour les conditions huileuses; PU résistant à l'usure pour une utilisation générale. Confirmez la tolérance à la température du caoutchouc.
- Marque et qualité:Les pièces OEM offrent la meilleure compatibilité. Les marques réputées (par exemple, R + W, KTR, Lovejoy, OTM) offrent une plus grande fiabilité.
Étapes de remplacement (simplifiées)
- Éteindre l'équipement et isoler l'alimentation (sécurité d'abord)
- Retirer le protecteur d'accouplement
- Boulons d'accouplement lâchés
- Retirez les vieux tampons et nettoyez les surfaces d'accouplement
- Insérer un nouveau coussin de fleurs de prune dans les lobes d'un demi-couplage
- Aligner l'autre demi-accouplement et poussez doucement ensemble
- Resserrer les boulons en diagonale au couple spécifié
- Réinstallez le protecteur
Résumé
Les accouplements octogonaux OTM reposent sur des tampons à fleurs de prune (par exemple, R42/R62/R82/R103/R132) pour l'amortissement.Des sources via des canaux officiels ou contacter des fournisseurs OTM pour obtenir des paramètres pour les marchés.
Veuillez fournir les dimensions de votre ancienne pièce ou de votre modèle d'équipement pour une confirmation précise des spécifications de la plaque!
