Couplings en caoutchouc de Magnaloy Couplings en polyuréthane avec une excellente atténuation des vibrations Isolement électrique et hébergement de désalignement
| Lieu d'origine | La Chine |
|---|---|
| Nom de marque | 3A Rubber |
| Certification | ISO9001 |
| Numéro de modèle | 3A2006 |
| Quantité de commande min | 1 pièce |
| Prix | USD10.00/piece |
| Détails d'emballage | Emballage en sacs et cartons |
| Délai de livraison | 7-15 jours après réception du paiement de l'acheteur |
| Conditions de paiement | LC, D/P, T/T, Western Union |
| Capacité d'approvisionnement | 100000 pièces/mois |
Détails sur le produit
| Mettre en évidence | High-Performance Rubber Coupling,Durable Rubber Coupling,Vibration Damping Rubber Coupling |
||
|---|---|---|---|
Description de produit

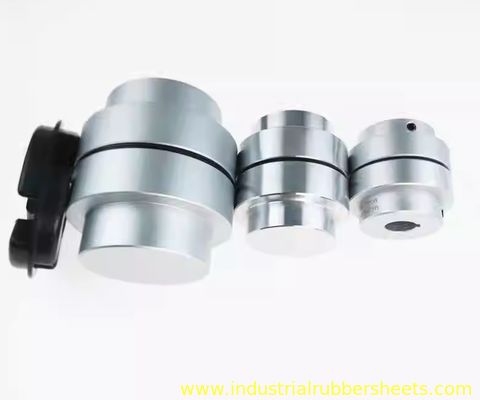

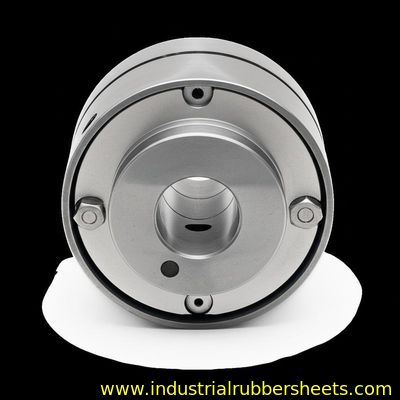

Raccord en caoutchouc Magnaloy
Solution haute performance et durable pour le désalignement des machines et l'amortissement des vibrations
Présentation du produit
Magnaloy est une marque bien connue de raccords industriels fabriqués par Reynolds (une société Rexnord). Ils proposent des raccords flexibles en caoutchouc (élastomère) et en métal, conçus pour compenser le désalignement, transmettre le couple et amortir les vibrations entre les arbres connectés dans les machines.

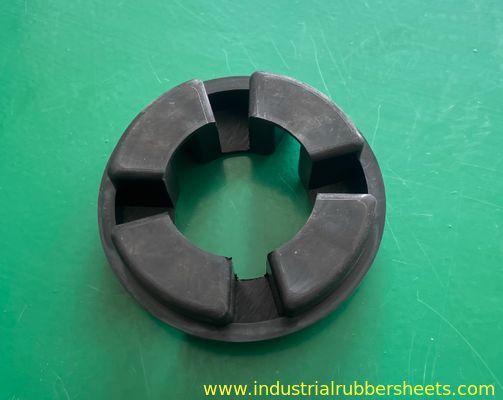

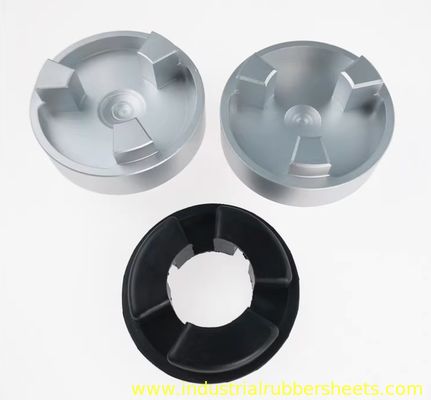

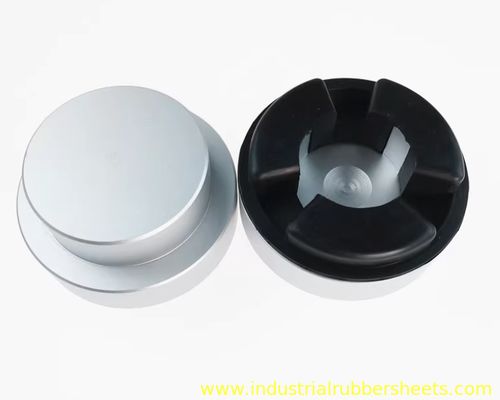

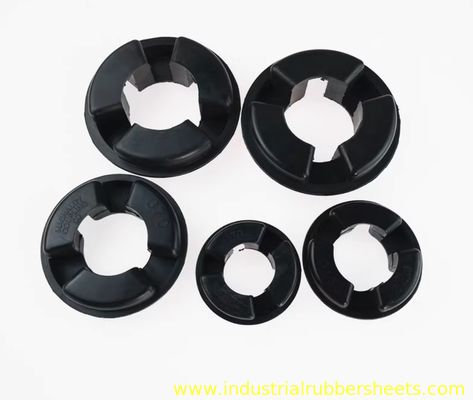

Raccords en caoutchouc (élastomère) Magnaloy
Ceux-ci utilisent un élément flexible en caoutchouc ou en polyuréthane comme composant de transmission de couple et de compensation de désalignement.
Caractéristiques principales
- Excellent amortissement des vibrations : Très efficace pour absorber les charges de choc et réduire la transmission des vibrations
- Isolation électrique : Assure l'isolation entre l'arbre moteur et l'arbre mené
- Compensation du désalignement : Gère des quantités modérées de désalignement parallèle, angulaire et axial
- Facilité d'installation/maintenance : Simple à installer et à remplacer les éléments élastomères sans déplacer l'équipement
- Flexibilité torsionnelle : Offre une souplesse pour protéger l'équipement des pics de couple soudains
- Coût inférieur : Généralement un coût initial plus bas et un remplacement peu coûteux des éléments
- Aucune lubrification requise : Les éléments élastomères fonctionnent à sec
Exemples de séries courantes
MagnaDrive, MagnaFlex, MagnaTorque, MagnaShear, MagnaGrip
Applications typiques
Pompes, compresseurs, ventilateurs, soufflantes, convoyeurs, mélangeurs, générateurs, entraînements industriels légers - partout où l'amortissement des vibrations et le désalignement modéré sont prioritaires.
Raccords métalliques Magnaloy
Ceux-ci utilisent des composants métalliques flexibles (disques, grilles ou ressorts) pour transmettre le couple et compenser le désalignement.
Caractéristiques principales
- Densité et capacité de couple élevées : Transmet un couple très élevé dans un espace compact
- Capacité de haute vitesse : Conçu pour un équilibrage de précision à des vitesses de rotation très élevées
- Jeu nul : Assure un contrôle de mouvement précis pour les applications servo
- Rigidité torsionnelle : Enroulement minimal pour la précision du calage et du positionnement
- Capacité de désalignement élevée : Certaines conceptions gèrent un désalignement parallèle et angulaire important
- Haute résistance à la température et aux produits chimiques : Fonctionne dans des environnements où les élastomères échoueraient
- Longue durée de vie : Les composants métalliques ont des durées de vie en fatigue plus longues et plus prévisibles
Exemples de séries courantes
- Raccords à disques métalliques : MagnaDisc, MagnaDyne (Haute performance, sans lubrification, haute vitesse)
- Raccords à grille : MagnaGrid (Couple élevé, robuste, nécessite une lubrification)
Applications typiques
Turbines, compresseurs à haute vitesse, servomoteurs de précision, grandes pompes, convoyeurs robustes, concasseurs, broyeurs, entraînements marins, laminoirs, et applications impliquant des températures élevées, des produits chimiques, ou nécessitant une rigidité torsionnelle/précision élevée.
Résumé des principales différences
| Caractéristique | Raccord en caoutchouc Magnaloy | Raccord métallique Magnaloy |
|---|---|---|
| Élément flexible | Caoutchouc/Polyuréthane (Élastomère) | Disques ou grille métalliques |
| Amortissement des vibrations | Excellent | Minimal à nul (Disques), Partiel (Grilles) |
| Désalignement | Modéré | Élevé (Disques), Modéré (Grilles) |
| Torsionnel | Flexible (Démarrage doux, Amortissement) | Rigide (Précision, Enroulement minimal) |
| Vitesse | Bonne à élevée | Très élevée (Surtout Disques) |
| Couple | Modéré à élevé | Élevé à très élevé |
| Temp/Chimique | Limité par l'élastomère | Excellente résistance |
| Maintenance | Remplacement de l'élément (périodique) | Minimal (Inspection), Lubrification (Grilles) |
| Électrique | Isolant | Conducteur |
Directives de sélection
- Choisissez le caoutchouc (élastomère) si : L'amortissement des vibrations, l'isolation électrique, un coût modéré et une maintenance facile sont des priorités absolues, et que les conditions de fonctionnement sont dans les limites de l'élastomère.
- Choisissez le métal (disque ou grille) si : Vous avez besoin d'un couple/vitesse très élevé, d'un contrôle de mouvement précis, d'un fonctionnement dans des températures extrêmes/environnements chimiques agressifs, d'une longue durée de vie prévisible, d'une capacité de désalignement élevée ou d'une maintenance minimale.
Note importante : Consultez toujours le catalogue de produits Magnaloy spécifique, les données d'ingénierie, ou un distributeur/ingénieur qualifié pour sélectionner le type et la taille exacts du raccord en fonction du couple, de la vitesse, du désalignement, des conditions environnementales et des contraintes d'espace de votre application. Rexnord fournit des guides de sélection et des logiciels détaillés à cet effet.
