Couplage en polyuréthane résistant à l'huile avec bloc en caoutchouc à haute élasticité et capacité de couple de 150 Nm pour les mélangeurs BHS
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | 3A Rubber |
| Certification | ISO9001 |
| Numéro de modèle | 3A2006 |
| Quantité de commande min | 10 pièces |
| Prix | USD30.00/piece |
| Détails d'emballage | emballage en cartons et palettes |
| Délai de livraison | 7-15 jours après réception du paiement de l'acheteur |
| Conditions de paiement | LC, D/P, T/T, Western Union |
| Capacité d'approvisionnement | 10000pièces/mois |
Détails sur le produit
| Taille | taille standard1 et taille2 | Résistance à la traction | 25 MPa |
|---|---|---|---|
| Couleur | Noir | Taper | Couplage |
| Hadrness | 80-98 rivage a | Résistance à la traction | 20 MPa |
| Capacité de couple | Jusqu'à 150 Nm | Densité | 1,15-1,25g/cm3 |
| Forme de la portion dentée | Spirer | élargissementAtBreak | 400% |
| Plage de pression | Vide à 150 livres par pouce carré | Résistance à la déchirure | Bien |
| Résistance chimique | Bonne résistance aux huiles et solvants | ||
| Mettre en évidence | Accouplement synchrone du mélangeur BHS,bloc en caoutchouc à connexion souple,Pièces détachées d'accouplement en polyuréthane |
||
Description de produit
Pièces détachées de mélangeur BHS: couplage synchrone, connexion flexible et bloc en caoutchouc à entraînement principal
Vue d'ensemble du produit
Ce composant est conçu pour le système de transmission des mélangeurs obligatoires à double arbre BHS (série DKX/DKXS), couvrant des capacités populaires telles que 3,0 m3, 4,0 m3 et 4,5 m3.

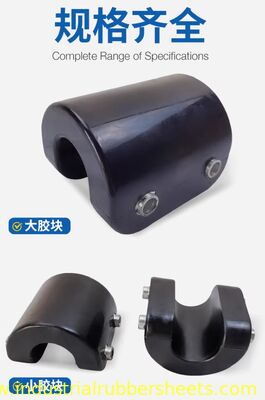

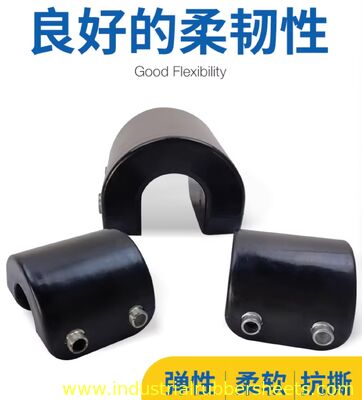

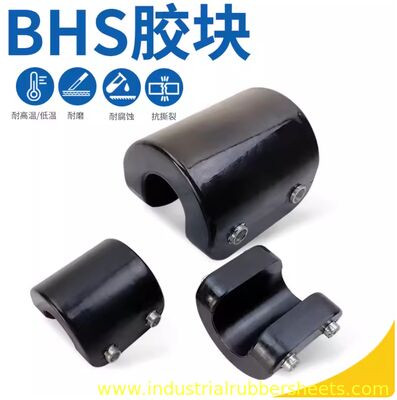

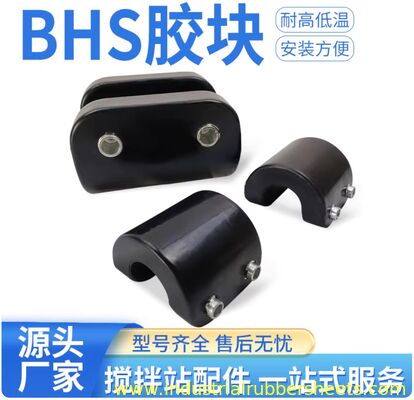

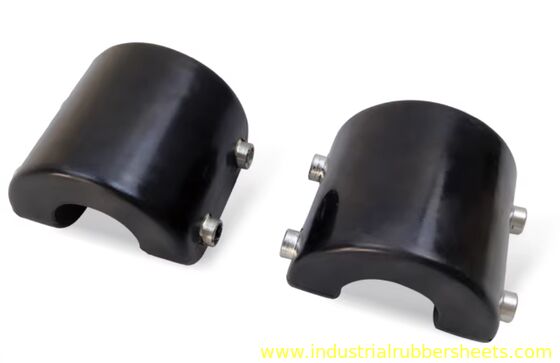

Bloc en caoutchouc à entraînement principal BHS (élément élastique)
Il s'agit d'un composant à haute élasticité fabriqué à partir de caoutchouc synthétique de haute qualité, résistant à l'huile et résistant à l'usure ( caoutchouc naturel ou polyuréthane).Il sert de noyau tampon flexible dans le train de propulsion du mélangeur, monté entre la sortie de la boîte de vitesses et la bride de l'arbre de mélange (accouplement élastique de la mâchoire).
- Fonction principale:Absorbe les lourdes charges de choc et les vibrations générées lors du mélange de béton de haute qualité et d'agrégats durs.et des désalignements angulaires entre la boîte de vitesses et l'arbre de mélange, protégeant ainsi le moteur principal, les engrenages de la boîte de vitesses et les roulements de l'arbre, prolongeant ainsi la durée de vie globale.
- Numéros de référence / pièces de rechange:
- 910284602: numéro de pièce OEM BHS, largement utilisé dans les séries DKX/DKXS
- 910304800: Numéro commun du marché de rechange pour les modèles DKXS
- Modèles compatibles:Les mélangeurs à double arbre de la série DKX/DKXS (3.0, 4.0, mélangeurs par lots de 4,5 mètres cubes)
Le système d'accouplement synchrone doit être équipé d'un système de raccordement flexible (assemblage).
Il s'agit de l'assemblage d'accouplement de transmission reliant les arbres d'entrée des deux boîtes de vitesses principales sur un mélangeur à double arbre BHS. Il assure la synchronisation mécanique des deux arbres de mélange.
- Fonction principale:Accouple physiquement les extrémités d'entrée des deux boîtes de vitesses (souvent via un entraînement par courroie ou un accouplement élastique) pour imposer une vitesse angulaire identique et une rotation opposée.Cela empêche le déplacement de phase ou la collision de lame ("clash de lame") causée par des charges de matériau inégalesL'élément élastique de cet ensemble atténue également l'impact lors du démarrage et des changements de direction.
- Applications:Convient pour les mélangeurs de béton obligatoires à double arbre de la série BHS DKX/DKXS de 3,0 m3, 4,0 m3 et 4,5 m3
Spécifications techniques
| Nom de la partie | Fonction de base | Spécifications / Description | Matériel | Modèles compatibles / n° de la partie |
|---|---|---|---|---|
| Bloc en caoutchouc BHS | Absorption des chocs, compensation des défauts d'alignement, protection des joints | Élément à haute élasticité, emballage approximatif: 15x15x10 cm, poids approximatif: 1,0 kg | Résistant à l'huile/à l'abrasion caoutchouc synthétique / PU | 910284602/910304800(adapte au DKX/DKXS) |
| Accouplement synchrone | Équilibrage de la sortie de la boîte de vitesses jumelle, synchronisation forcée | Ensemble de couplage synchrone / connecteur flexible élastique | Élément de fer / acier + caoutchouc ductile | Série DKX/DKXS (3,0 / 4,0 / 4,5 m3) |
Lignes directrices relatives à l'entretien et aux marchés publics
Inspection régulière:Le bloc en caoutchouc est un élément d'usure critique. Il est susceptible de fissures de vieillissement, de compression (déformation permanente) ou de gonflement / ramollissement en raison de la contamination par la graisse / l'huile.Inspection au cours de chaque cycle de maintenance.L'usure excessive peut entraîner des dommages au contact métal-métal des moyeux d'attelage.
Stock de pièces détachées:Il est fortement recommandé de conserver cette pièce en stock pour éviter des temps d'arrêt inattendus.toujours vérifier la plaque de modèle du mélangeur ou prendre des mesures précises de l'ancienne pièce(en particulier le diamètre du trou central et le motif des boulons) pour assurer l'installation des modèles de 3,0/4,0/4,5 m3.
Les sources:Disponible auprès de concessionnaires agréés par la BHS ou de fournisseurs spécialisés de pièces de béton.910284602.
Rappel important:Les systèmes de transmission BHS ont des tolérances précises.modèle exact du mélangeur, numéro de série ou dimensions exactes de la pièce retiréeà votre fournisseur pour garantir un ajustement parfait.
